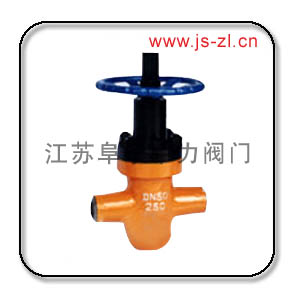

SZ63Y油田阀
详细内容
型号SZ63Y口径见详细资料
压力见详细资料材质见详细资料




一、产品引用标准
1.JB/T5198-91管线用钢制平板闸阀 Steel parallel plate valve for pipeline
2.ANSI B16.5a-1992管法兰管件 Pipe flanges and flange pipes
3.GB/T13927-92通用阀门压力试验 Pressure test for universal valves
4.JB/T9092-1999阀门的检验与试验 Valve inspection and testing
5.JB/TQ814-89钢制平板闸阀产品阀产品的质量分
二、主要外形尺寸

公称压力
Mpa

公称通径
mm

尺寸(mm)
L
L1
H
H1
D0
D1

16

20

25
180
200
200
235
25
35
32
220
220
215
255
29
48
40
260
280
220
265
36
60
50
310
300
230
285
45
73
65
340
350
250
315
58
89
80
380
360
340
420
72
108
100
460
400
375
475
90
133
150
550
450
530
675
135
194
200
740
500
690
990
180
245

25

35

45

25
180
200
200
235
23
42
32
220
220
215
255
29
56
40
260
280
220
265
36
64
50
310
300
230
285
45
76
65
340
350
250
315
58
89
80
380
360
340
420
72
114
100
460
400
375
475
90
146
150
550
450
530
675
135
194
200
740

公称压力
MpA

公称通径


mm
L
L1
H
H1
D0
D1
D2
h
L0

16

20

25
160
268
200
235
25
50.8
65
12
200
32
180
288
215
255
29
60.32
65
12
220
40
230
370
220
265
26
88.8/68.28
120
20
280
50
230
390
230
285
45
88.8/95.25
120
20
300
65
240
400
250
315
58
88.8/107.8
120
20
350
80
270
460
340
420
72
107.8/136.52
140
20
360

25

35

45

25
160
268
200
235
23
50.8
65
12
200
32
180
288
215
255
29
60.32
65
12
220
40
230
370
220
265
36
88.8/68.28
120
20
280
50
240
400
230
285
45
88.8/95.25
120
20
300
65
260
420
250
315
58
88.8/107.8
120
20
350
80
290
480
340
420
72
107.8/136.52
140
20
360
