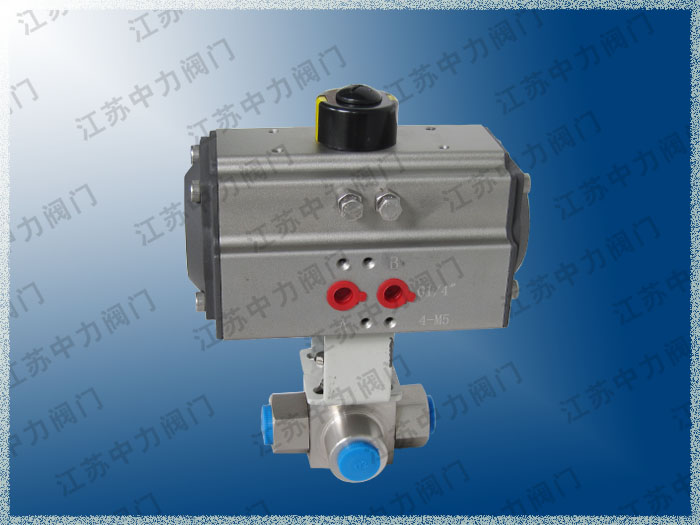

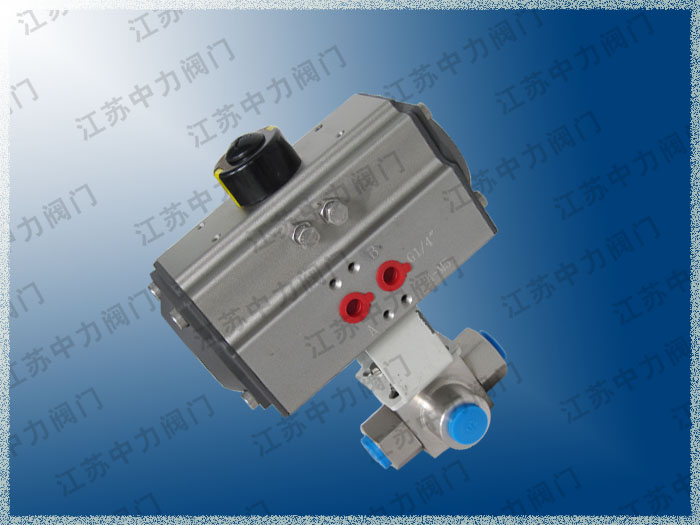

高压气动三通球阀
详细内容
型号Q616N口径DN6-DN100
压力1.0MPa-70MPa材质不锈钢

高压气动三通球阀的简介:

高压气动三通球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

三通阀门广泛用于石油、化工、天然气、电站、冶金、国防科研等领域;主要介质有水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等各种类型流体地流动; 阀门的工作压力可从0.0013MPa到1000MPa 的超高压,工作温度从80℃的超低温到350℃的高温。

高压气动三通球阀性能规范

公称通径mm DN16-DN100

材料代号 C P R

适用介质:蒸汽、水、油品 硝酸类 醋酸类

适用温度:-28℃ - 300℃

执行器 型号 DA/SR系列、GTD/GTE系列、QGSY系列等

压力 1.0-70MPa

高压气动三通球阀操作和使用

1)操作前须确认管路和阀已被冲洗过。

2)阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。

3)当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。

1、 远方自动开启不锈钢气动球阀在PLC无故障、无传感器故障信号、球阀及控制系统处于正常关闭状态的前提下,通过机组LCU向球阀控制柜发出开球阀指令,球阀即自动开启。

2、现地自动开启不锈钢气动球阀

PLC无故障、无传感器故障信号、球阀及控制系统处于正常关闭状态的前提下,按动球阀控制柜上的开启球阀按钮,球阀即自动开启。

3、现地手动开启不锈钢气动球阀

手动动作52DPK,使旁通阀打开;观察各压力表,在合适的状态下,手动动作53DPK、54DPK,退工作、检修密封,到位后手动动作51DPK使球不锈钢气动球阀接力器动作,球阀开启;在确认球阀已经完全打开后,手动动作52DPG,旁通阀关闭。在确认旁通阀关闭后,球阀开启过程结束。

4、远方自动关闭不锈钢气动球阀

PLC无故障、不锈钢气动球阀处于正常开启状态的前提下,通过机组LCU向球阀控制柜发出关球阀指令,球阀即自动关闭。

5、现地自动关闭不锈钢气动球阀

PLC无故障、球阀处于正常开启状态的前提下,按动球阀控制柜上的关闭球阀按钮,不锈钢气动球阀即自动关闭。

6、现地手动关闭不锈钢气动球阀

手动动作51DPG,使不锈钢气动球阀接力器动作,球阀关闭;在确认不锈钢气动球阀已经完全关闭后,手动动作53DPG、54DPG,投工作、检修密封。在确认完成后,球阀关闭过程结束。

7、跨越PLC紧急关闭不锈钢气动球阀

高压气动三通球阀控制柜内PLC故障(机组LCU发球阀PLC故障信号)、并要求事故关球阀的情况下,可操作机组LCU盘上的紧急关球阀开关使高压气动三通球阀关闭,并投入工作密封。在球阀关闭后及时复位紧急关高压气动三通球阀开关。

江苏中力阀门本着以“科技求发展,质量创品牌”的方针,积极引进当今国内外高、新、尖技术,运用国际先进管理手段,建立现代化的管理模式和多元化的规模型号生产格局。不断适应战略和环境变化,不断优化组合,强化责任,动能演进创造先机。展望未来,我们将以更新,更高的产品开发制造和全面服务立足本土,辅射全球营销网络体系,确保品牌向未来无限延伸,演绎“江苏中力阀门”阀业新纪元。
