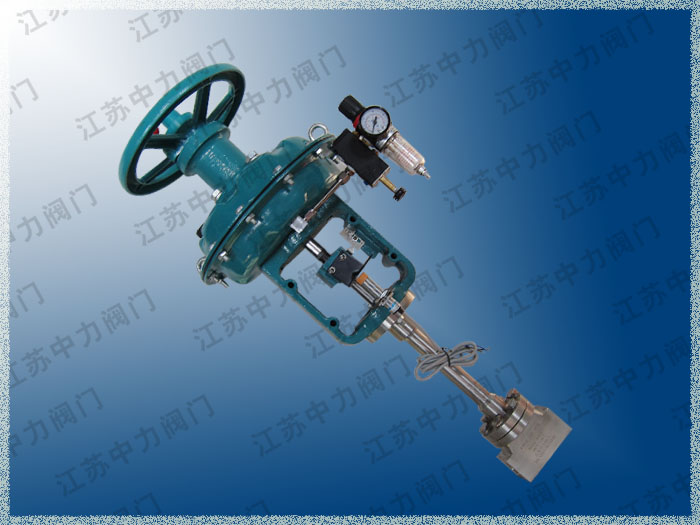

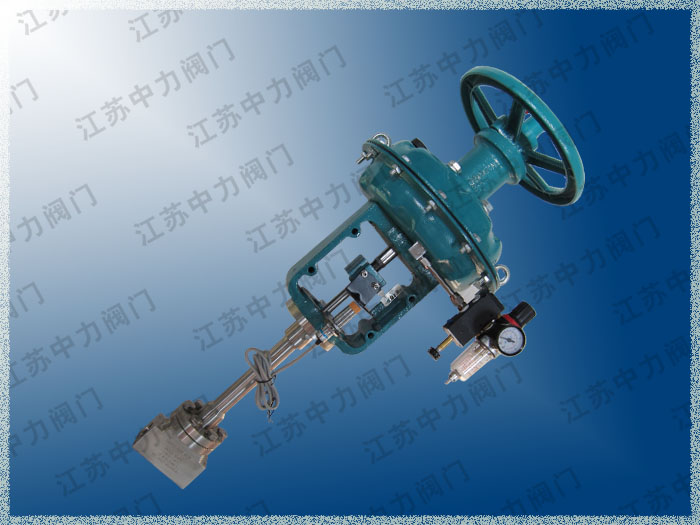

DJ661F低温高压紧急切断阀
详细内容
型号DJ661F-320P口径DN6-DN100
压力1.0MPa-42MPa材质不锈钢

切断阀结构图 低温切断阀型号 高压切断阀现货 低温紧急切断阀价格 低温高压切断阀工作原理

低温高压紧急切断阀的概述

紧急切断阀是自动化系统中执行机构的一种,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。 焊接紧急切断阀可广泛地应用在石油、化工、冶金等工业生产部门。紧急切断阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的液体和气体。根据允许压差情况、介质特点以及工艺管道要求,可选用单座、套筒、三通切断阀。

低温高压紧急切断阀的基本参数:

1.压力等级:150、300、600Lb、900LB、1500LB(45MPa)。

2.阀门通径:6100 mm ( 1/2~48" )。

3.连结形式:法兰式、焊接式、螺纹。

4.阀门材料:LCB、LC3、CF8。

5.工作温度:-46℃、-101℃、 -196℃、-253℃。

6.适用介质:液化天然气、乙烯、丙烯等。

7.驱动方式:手动、伞齿轮传动、电动 。

低温高压紧急切断阀的分类与操作

1.紧急切断阀的分类

紧急切断阀按驱动力分为气动紧急切断阀、弹簧紧急切断阀、蓄电容紧急切断阀、电磁阀。

1)气动紧急切断阀  由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。气动切断阀的气源要求经过滤的压缩空气。

(2)弹簧紧急切断阀  在通电后电机电动执行器里面的卷簧,把扭矩力传导至卷簧上,在断电时卷簧释放里面储存的扭矩力,带动阀门迅速的关闭或者打开。它的优点是关闭迅速,关闭时间只需1-2S。

(3)蓄电容紧急切断阀  优点是:蓄电容充放电时间短,寿命时间长。

4)电磁阀  新型的燃气管道工程的安全配套装置。

2.紧急切断阀操作

1)远程操作  手动状态下:按“开”按钮,切断阀打开,按“关”按钮,切断阀关闭。  自动状态下:切断阀与电机电源联锁,当电机电源断电时,切断阀自动关闭。在自动状态下,按“关”按钮,切断阀自动关闭,但按“开”按钮,不能打开,即自动状态下,切断阀只能关闭,不能打开。用微机操作时,现场开关必须打到“空位”,即开关与水平面成45°角。否则在微机上操作,不起作用。

(2)现场手动操作  现场手动操作是压油压手柄,把现场开关打到“开”位置(开关与水平面垂直),切断阀慢慢打开;压油压手柄,把开关打到“关”位置(开关与水平面平行),切断阀慢慢关闭。  除气动紧急切断阀和弹簧紧急切断阀外,目前还有蓄电容紧急安全阀:在执行器内部装有蓄电容储能装置,执行器通电正常运转时,蓄电容充电,断电时蓄电容释放电能,带动电机、齿轮装置开闭阀门。

手动操作的紧急切断阀的位置应便于发生事故时能及时切断气源。
