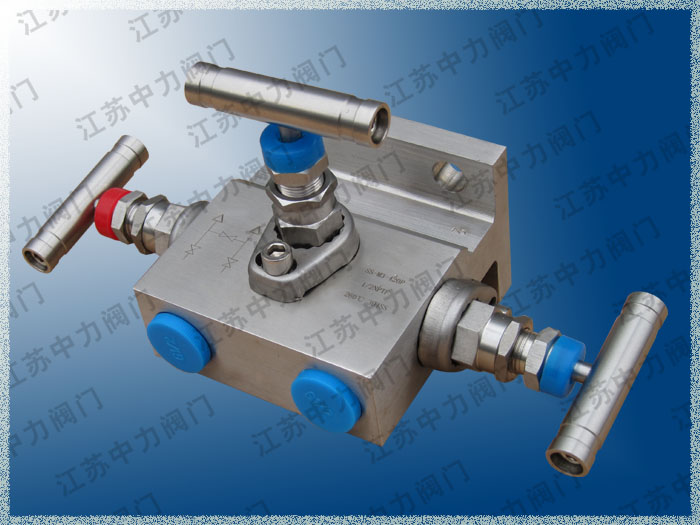

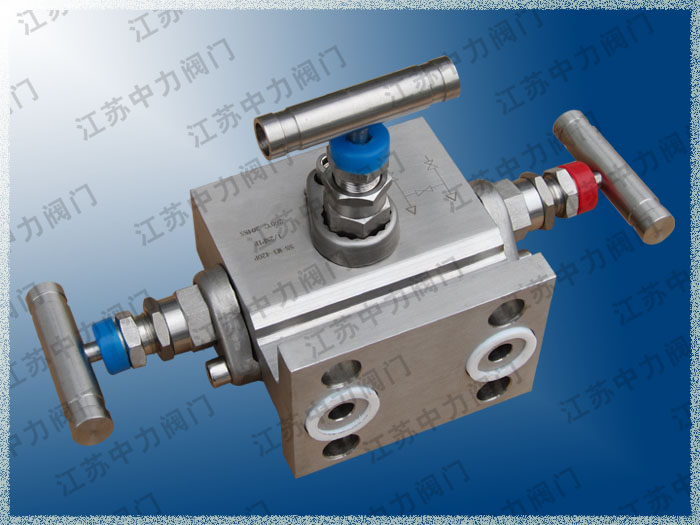

不锈钢仪表式三阀组
详细内容
型号SS-M3-320P口径DN3-DN25
压力40MPa-200MPa材质不锈钢





  不锈钢仪表式三阀组阀体设计全都采用国际流行的一体式锻造工艺,减少中部泄漏点。该阀型号为SS-M3-320P,公称口径是DN3-DN25是仪表测量管路系统中重要组成部分,具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。不锈钢仪表式三阀组适用于1151系列电容差压变送器。其作用是从引压点将信号引入1151系列电容差压变送器正、负测量室,使引压点与测量室接通或断开,是1151电容变送器不可缺少的配件。不锈钢仪表式三阀组由高低压阀与平衡阀组成,三个阀的组件结构完全相同。阀的通或断是由阀杆组件带动阀瓣移动而定的。适用于:航空煤油、原油、轻质油、天然气、液化气、管道煤气、化工介质等管道上,作为截断介质,控制介质的理想装置。
  不锈钢仪表式三阀组—江苏中力阀门长期现货
一、不锈钢仪表式三阀组的主要参数:
1、产品品牌:江苏中力
2、型号:SS-M3-320P
3、公称口径:DN3-DN25
4、压力:40MPa-200MPa
5、材质:不锈钢、合金
二、不锈钢仪表式三阀组结构特点:
1、不锈钢仪表式三阀组的阀杆和阀芯为分体式结构,半关闭时阀芯和阀座不产生旋转摩擦,大大提高了阀门使用寿命。
2、阀芯和阀座堆焊司钛立STL合金,或者阀芯为钨合金球(可耐高温648℃),
3、阀杆具有反向密封功能,阀杆处采用倒装双密封,完全避免泄漏,并防止阀杆和阀芯脱节,造成开启时阀杆转动而阀芯不转,避免因阀盖螺母松动,螺栓扣,使阀杆脱出,造成危险。
4、不锈钢仪表式三阀组阀杆处密封填料、调整垫采用回弹性强、耐磨、耐压、耐腐蚀、自润滑性能良好的进口高新复合材料。
三、不锈钢仪表式三阀组产品特性:
1、安全的阀帽设计
2、阀体根据ASME标准设计,材质符合ASTM关于电站的规定
3、防吹出阀杆
4、无旋转阀头
5、滚轧加工的阀杆驱动阀芯
6、推环采用416SS不锈钢
7、驱动螺纹位于密封填料之上
8、安全的背密封功能
9、低进高出的流通形式
10、可面板安装,带阀体固定孔
四、不锈钢仪表式三阀组产品原理:
1、充放气阀,一个阀充气,另一个放气
2、流量调节的,一个主线,另一个副线,当主线全开仍不满足需求是,副线阀开启
3、温度调节,也分为主线与副线,经常使用与泵出口,主线进入换热器,而副线不进换热器,两阀开度加和保证一定值,以此来保证泵的出口流量稳定,通过主副线开度的调节达到温度调节的目的。
4、液位、流量调节和其它的原理相同,也可应用于精馏塔的回流比调节上
五、不锈钢仪表式三阀组的订货须知:
1、客户如对产品有特殊要求,须在订货合同中提供一下说明:
a、结构长度;
b、连接形式;
c、公称直径;
d、产品使用介质及温度、压力范围;
e、试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置
3、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一直的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
