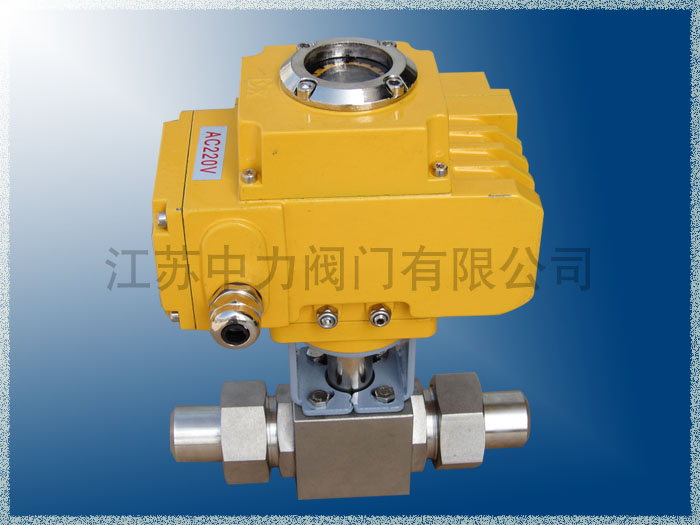

快开式高压紧急切断阀
详细内容
型号BKH口径DN6-DN50
压力16MPa-42MPa材质不锈钢



   江苏中力销售的快开式高压紧急切断阀型号为BKH,公称口径是DN6-DN50,压力为16MPa-42MPa。其是自动化系统中执行机构的一种,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。快开式高压紧急切断阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的液体和气体。快开式高压紧急切断阀在通电后电机电动执行器里面的卷簧,把扭矩力传导至卷簧上,在断电时卷簧释放里面储存的扭矩力,带动阀门迅速的关闭或者打开。它的优点是关闭迅速,关闭时间只需1-2S。
一、快开式高压紧急切断阀的主要参数:
1、产品型号:BKH
2、公称口径:DN6-DN50
3、压力:16MPa-42MPa
4、材质:不锈钢
二、快开式高压紧急切断阀的优点:
1、阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,流量特性为快开;
2、采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%;
3、快开式高压紧急切断阀阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%;
4、阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良;
5、平衡型阀内件,提高了快开式高压紧急切断阀的许用压差;
6、波纹管密封型对移动的阀杆形成密封,堵断了介质外漏的可能性;
7、活塞式执行机构,操作力大,使用压差大。
三、快开式高压紧急切断阀的主要应用场合:
1、与可燃气体泄漏监测仪器联接,当仪器检测到可燃气体泄漏时,自动快速关闭主供气阀门,切断燃气的供给,及时制止恶性事故的发生。
2、与热力设备的极限温度(压力)安全控制器联接,当设备内检测点的温度(压力)超过设定的极限数值时,自动快速关闭供气阀门,停止燃料的供给。
3、与高层建筑的中央消防报警系统联接,当大厦发生火警时,自动切断大厦内的燃气供应,防止煤气爆炸的发生。
4、在城市或工厂的燃气供应管网内设置ZCR燃气紧急切断阀,可在中央控制室内集中控制,远程遥控紧急关闭事故现场的管线供气。
四、快开式高压紧急切断阀的工作原理:
1、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。
2、当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,进入自锁状态。此时即使撤去电源,阀门仍处于自锁状态,不会重新自动打开。
3、阀门采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松,口径大于DN125,采用杠杆手柄,使阀门达到开关省力、快速。
4、当工作人员处理完事故,人工重新开启阀门,才会恢复供气。
五、快开式高压紧急切断阀订货须知:
1、阀门的公称通径、公称压力、工作温度、连接形式。
2、快开式高压紧急切断阀阀门管道中实际承受的压力,阀瓣开启瞬间前后承受的压差。
3、注明管道介质,对阀体、各内件材质有何具体要求。
4、对安装尺寸的具体要求。
5、特殊规格要求协商解决。
