气动硬密封球阀
详细内容
型号Q641Y-320P口径DN15-DN100
压力10MPa-42MPa材质碳钢、不锈钢、合金钢

一、气动硬密封球阀产品说明:

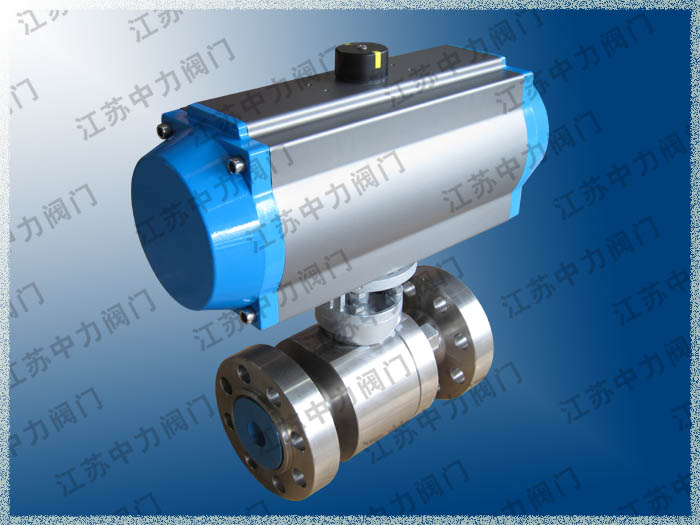

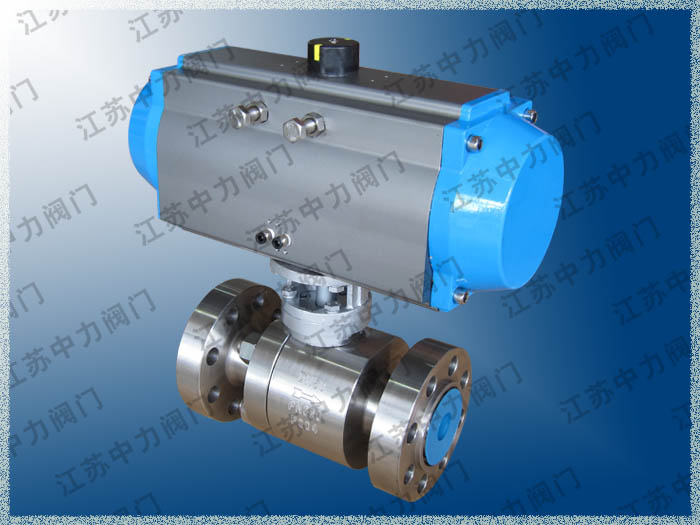

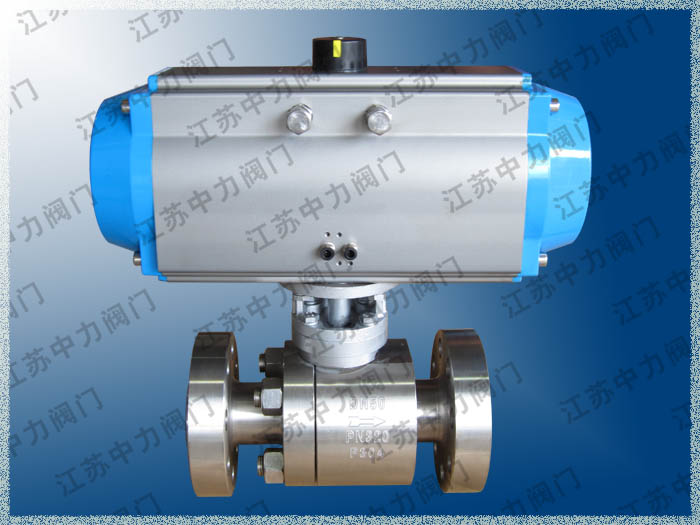

Q641H、Q641Y 型PN100~PN420气动硬密封球阀,法兰连接、浮动球直通式结构形式,阀座密封面材料为金属堆焊钴基(Q641Y),球体表面超音速喷涂(HVOF)工艺,硬度最高可达70~75HRC,集合强度高,厚度0.3~0.4mm,本厂超音速喷涂是球体表面硬化主要工艺手段。阀体材料为锻造304、316、316L、合金钢,适用于两位切断、调节的场所,球阀与执行机构的连接采用直连方式,气动金属硬密封球阀主要适用于温度高温250度以上的工况场合。气动硬密封球阀主要分为两种密封结构:即单向密封和双向密封;单向密封:只能在规定的方向即球阀标示的密封方向密封;双向密封:在两个方向上都能密封。
二、气动硬密封球阀,气动高温金属硬密封球阀技术参数如下:
1.公称压力:PN10MPa~42MPa
2.关闭压差:≤20MPa
3.公称通径:DN15~100
4.设计温度:-20℃~500℃
5.泄漏等级:IV、V、VI级
6.最快反应速度:≤0.5sCVM
7.阀体采用整体锻造,避免泄漏点;阀杆加粗,增强其刚性。
8.阀座采用自封式弹性阀座这一专利技术,以保证在高压差下也能严密切断,且避免在高温工况下由于热膨胀而造成的阀芯卡堵现象。
9.在阀门芯座表面堆焊硬质合金,提高抗气蚀能力和耐磨性,避免在高温高压下快速流动的蒸汽对阀芯座产生的冲蚀和气蚀的破坏。
10.选用带凸轮限位的气缸式执行机构,以避免在快速打开时产生的强大冲击力对气缸的损坏。
11. 改造执行机构的气源流道,并通过电磁阀、快动装置、限位开关、减压阀、合理选择阀的作用方式及对控制信号的设置等一整个综合系统来最终达到≤0.5s的快速启动。
三、Q641H气动硬密封球阀结构特点:
1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。气动硬密封球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。
8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
四、气动硬密封球阀执行机构:采用新型系列GT型气动执行器,硬质铝合金缸体,齿轮齿条式设计,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
8、气源压力:双作用4~8bar、单作用5~8bar
五、气动硬密封球阀附件的选项:
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手轮机构:在气源故障情况下,转动手轮机构,可实现手动开、关阀
电-气定位器:输入4~20mA信号,实现阀门调节功能(普通、防爆可选)
                      (注:电气定位器只有在阀门要需求调节功能才选配)
