Q921N电动高压球阀
详细内容
型号Q921N-600P口径DN6-DN50
压力10.0MPa-80.0MPa材质碳钢、不锈钢、合金钢

一、Q921N电动高压球阀产品概述

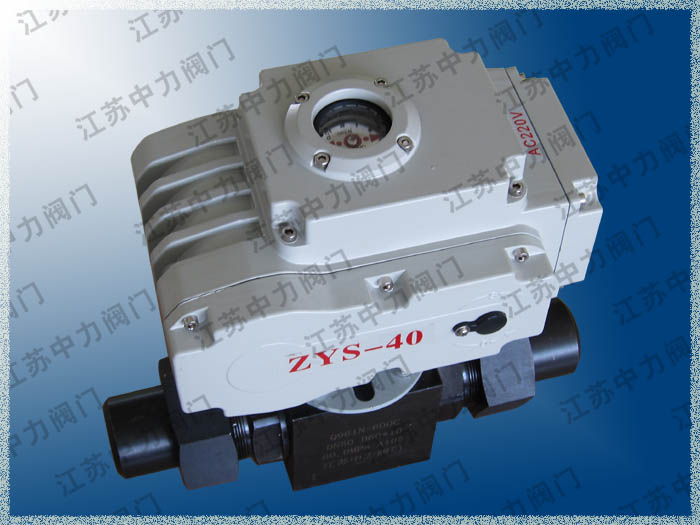

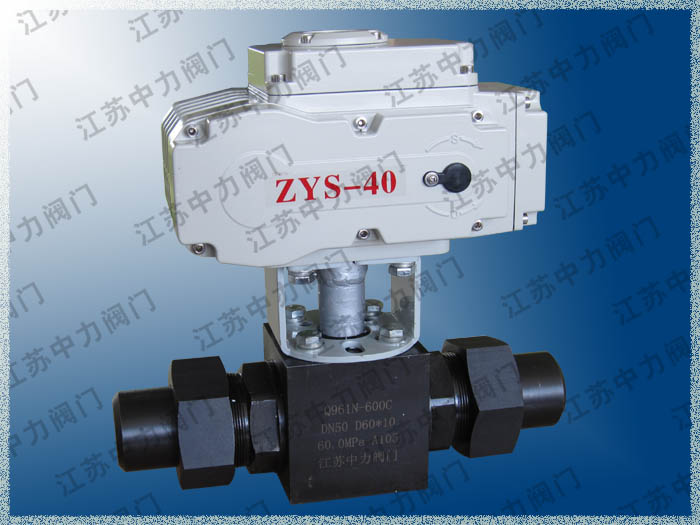

江苏中力阀门生产的Q921N电动高压球阀是由锻钢高压球阀及电子式角行程电动执行器组成。高压球阀采用锻件体加工,内螺纹、焊接式、法兰式均可,材质可选碳钢、不锈钢、合金钢;电动执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动高压球阀主要零部件经过专业厂家锻制,克服了铸钢阀门潜在的缺陷,在一定的工作压力下能够保持其结构的抗压均匀性。适用介质: 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

电动高压球阀-江苏中力阀门有限公司长年现货供应

二、Q921N电动高压球阀产品特点:

1、适用于两位切断、调节的场合。

2、密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠,甚至切断。

3、可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

4、电动高压球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。

5、直连方式,电动执行机构内置伺服系统,无须另配伺服放大器。

6、流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。

三、Q921N电动高压球阀主要特点如下:
分体式连接锻钢固定球阀,是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进 出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到很小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。具有性能优异,可靠性高,用途广泛,价格合理等优点。

四、电动高压球阀主要技术参数及性能

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

允许压差(MPa)

≤ 公称压力

阀体形式

三段式锻造阀体

公称压力

PN16.0、25.0 MPa;ANSI 150、300、600、900LB

连接形式

法兰式、焊接式、螺纹式(适用于PN25Mpa以内)

密封填料

尼龙、V型聚四氟乙烯填料、柔性石墨填料等

阀芯形式

O型球体阀芯

流量特性

近似快开特性

动作范围

0~90°、0~360°

泄露量Q

按GB/T4213-92,小于额定KV0.01%

基本误差

±1%

回差

±1%

死区

≤1%(可调)

可调范围

250:1

350:1

配置执行机构

可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

五、电动高压球阀执行器技术参数

执行器类别

引进型JO系列执行器参数

引进型3610R系列执行器参数

引进型HQ系列执行器参数

电源电压

标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/2, 20V AC

输出力矩

50N·M~2000N·M

50N·M~1500N·M

50N·M~3000N·M

动作范围

0~90° 0~360°

0~90°

0~90°、0°~270°可选

动作时间

15秒/30秒/60秒

10秒/15秒/30秒

18S~112S

保护装置

过热保护

过载保护

内置过热保护、过载保护

环境温度

-30°~60°

-30°~60°

-20℃~+70℃

手动操作

同附带手柄操作

同附带手柄操作

机械离合机构,配手轮操作

机械限位

电气、机械二重限位

电气、机械二重限位

2个外部调整螺栓

防护等级

IP65

IP55

IP65、IP67、可定制IP68

防爆等级

无防爆

ExdⅡ BT4

ExdⅡ BT4,ExdⅡ CT6

位置测量

可选装开关或电位计

比例控制单元

电位计、比例控制单元

驱动电机

8W/E

AC可逆电机

鼠笼式异步电机

进线接口

PE1/2〞进线线锁

2-PF 1/2〞进线线锁

2个 PF 3/4”

壳体材料

铝合金

钢,铝合金

钢,铝合金,铝青铜,聚碳酸脂

外涂层

干粉,环氧聚酯,具有超强防腐功能

六、电动高压球阀主要零件材料

零件名称

零件材料

阀体、阀盖

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球体

2Cr13+氮化处理

304

316

316L

阀杆

2Cr13

304

316

316L<, /SPAN>

阀座密封圈

PTFE、碳素纤维+PTFE、对位聚苯

填料

V型PTFE、柔性石墨

七、电动高压球阀主要性能指标

公称通径DN(mm)

DN15-300

公称压力

PN(MPa)

10.0

16.0

25.0

32.0

42.0

试验压力

强度试验

15.0

24.0

37.5

48.0

63.0

密封试验

11.0

17.6

27.5

35.2

46.2

低压气密试验

0.5~0.7

适用介质

水、油、蒸气、硝酸类(温度≤200℃)

八、电动高压球阀产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。
