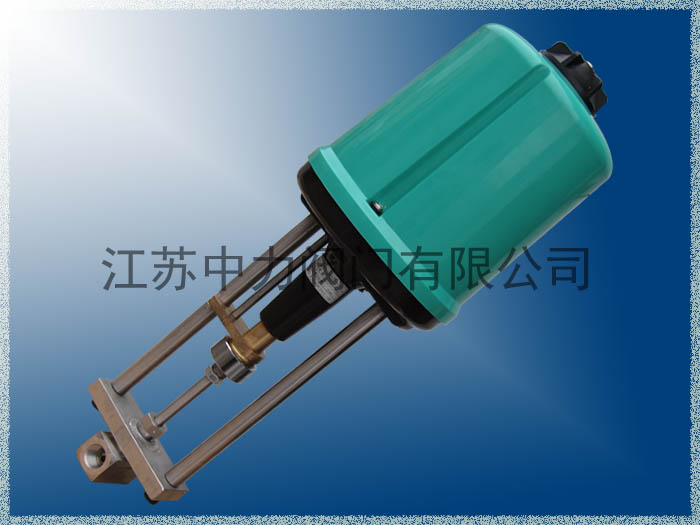

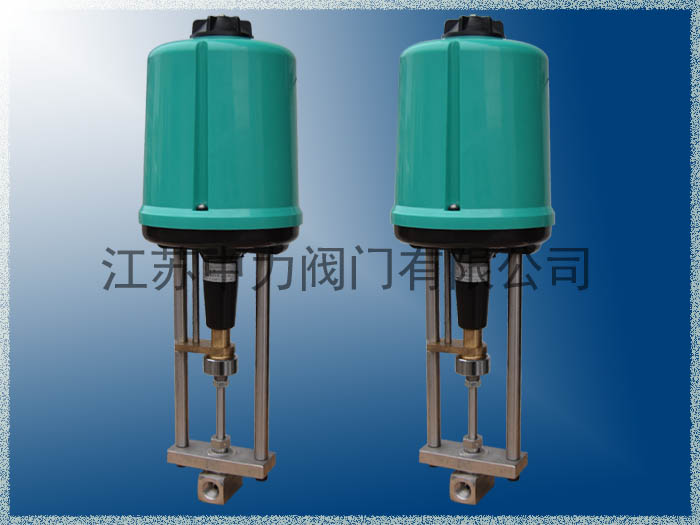

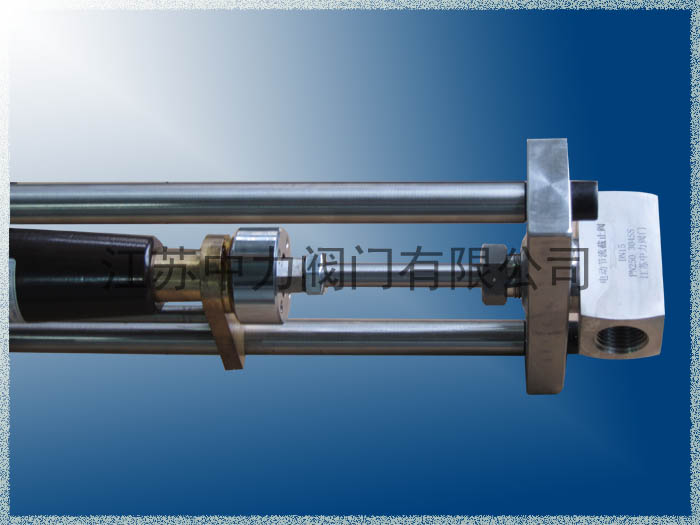

J911Y高压电动针阀
详细内容
型号J911Y-320P口径DN6-DN50
压力1.6MPa-70.0MPa材质304SS 316SS 316L



高压电动针阀厂家 高压电动针阀价格 高压电动针阀原理 高压电动针阀结构 高压电动针阀品牌-江苏中力阀门

一、J911Y高压电动针阀产品概述:
江苏中力阀门研发生产的高压电动针阀是针对某些特殊工况量身定制的高压电动阀门，是采用锻造阀体锻制而成，更换阀芯可实现截流、截止、高精并调节等，也可做成高压电动调节阀，高压电动截止阀，高压电动节流阀。 高压电动针阀主体及高温付件均采用锻造，阀门符合低进高出的设计规范和流通形式。部分阀设有锁定销结构.阀芯和阀座堆焊司太立合金，阀杆和阀芯为分体式结构，阀门在半关闭时阀芯和阀座不产生旋转摩擦，延长阀门使用寿命。高压电动针阀阀杆具有反向密封功能，密封填料不带压工作，阀门使用的填料在介质温度是-43℃～232℃时填料使用PTFE,介质温度到620℃时填料是石墨，阀门出厂前每只阀均经水压强度试验(1.5倍额定压力),然后过氮气密封试验(0.3额定压力)，
高压电动针阀阀芯尺寸可从加工差等0.15-15mm，可适应各种不同流量要求的工况。采用德国技术的PSL系列电子式电动执行器，电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，实现对流量等参数的调节。J911Y高压电动针阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点；
J911Y高压电动针阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中
二、J911Y高压电动针阀主要技术参数:
公称通径：DN6-DN50
允许压差（MPa）：≤公称压力
公称压力（MPa）：1.6-70.0MPa
额定行程（mm）：8-20
阀盖形式：标准型（-17～+250℃）、高温型（+250～+450℃）、低温型（-40～-196℃）、波纹管密封型（-40～+350℃）
密封填料：V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式：单座市
流量特性：等百分比、直线性
配置执行器类别：PSL系列、3810L系列等电动执行器执行器参数：电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP65、隔爆标志：ExdⅡBT4（ExdⅡBT6特殊定制）、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
三、J911Y高压电动针阀主要性能指标:
项目                 指标值

基本误差%    配3810L±2.5； 配PSL±1.0
回差%        配381L ±2.0； 配PSL±1.0
死区%                 1.0
始终点偏差%     电开 始点±2.5 终点±2.5
                     始点±2.5 终点±2.5
                电关 始点±2.5 终点±2.5
额定行程偏差%        ≤2.5
泄露量L/h        0.01%×阀额定容量
可调范围R             30：1
