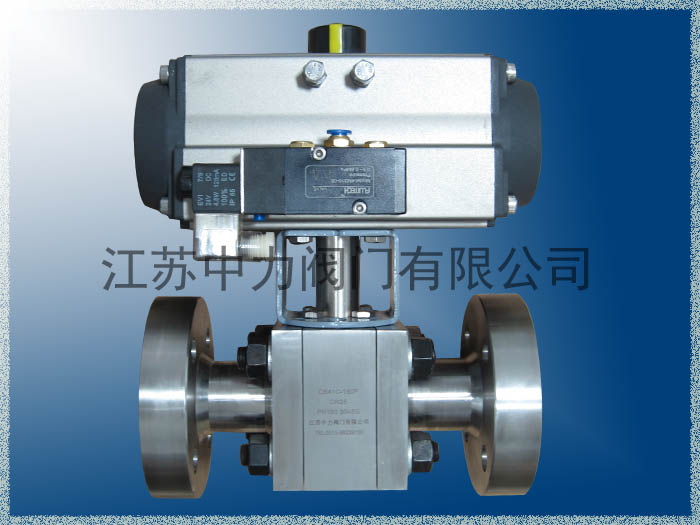

Q641N气动高压法兰球阀
详细内容
型号Q641N-320P口径DN15-DN100
压力16MPa-42MPa材质不锈钢 碳钢

江苏中力阀门始终致力依靠科技,不断创新,严密的管理制度,建立了一套完整的管理体系,严格地保证了产品的质量。【Q641N气动高压法兰球阀】由VALBIA气动执行机构和球阀组成，表面采用硬化处理，外观美观，有利于安装运输，连接形式及连接尺寸符合标准(ISO)和GB、日标JIS等,是理想的液压管路集成系统的配套产品 ，广泛的应用于液压管路中控制油液的流通和截止。
一、Q641N气动高压法兰球阀主要参数：
1.连接方式：法兰
2.工作压力：16.0MPa-42.0MPa
3.阀门材质：不锈钢 304 316L 合金钢及碳钢
4.适用介质：水 气体 油类 天然气
5.公称通径：DN15-DN100
二、Q641N气动高压法兰球阀工作原理：
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动，从而带动旋转轴和球芯转动90°。
1、气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
2、回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。
3、定位器可调节阀门管道流量。
三、Q641N气动高压法兰球阀优点：
1.流体阻力小,其阻力系数与同长度的管段相等
2.结构简单,体积小,重量轻
3.紧密可靠,目前球阀的密封面材料广泛使用塑料,密封性好,在真空系统中也已广泛使用
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制
5.维护方便,Q641N气动高压法兰球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便
6.全开或全闭，球体和阀座的密封面与介质隔离,介质通过时不会引起阀门密封面的侵蚀
7.Q641N气动高压法兰球阀的适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用
四、Q641N气动高压法兰球阀注意事项：
1.Q641N气动高压法兰球阀阀门行程不宜过大，才能提高切断的速度
2.电动快速切断阀一般只用4～5秒走整个行程(90°）
3.动作速度不宜过快，太快就会产生冲击破坏
4.因为动作频率低，为提高安全性与可靠性，应选可靠性高的电磁阀等附件
江苏中力阀门有限公司一系列相关电动、气动高压阀门：1.Q616N/F-320P气动高压三通球阀2.Q621N/F-320P焊接式高压气动球阀 3.Q623N/F-320P气动卡套高压球阀 4.Q641N/F-320P气动法兰高压球阀 5.Q691N/F-320P气动外螺纹高压球阀
