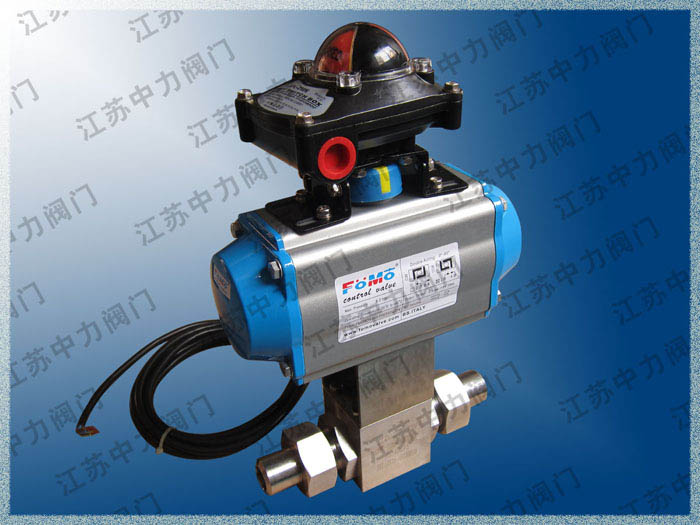

CNG气动紧急切断阀
详细内容
型号Q621N-320P口径DN6～DN50
压力16MPa～42MPa材质不锈钢

一、CNG气动紧急切断阀产品介绍：
1.CNG气动紧急切断阀又称气动球阀。
2.由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成.
3.接收调节仪表的信号,控制工艺管道内流体的切断,接通或切换。
4.结构简单,反应灵敏,动作可靠
5.广泛地应用在石油、化工、冶金等工业生产部门
二、CNG气动紧急切断阀工作原理:
1.该产品是常开型脉冲触发式型电磁阀,具有事故自锁及手动复位功能
2.阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能
3.事故发生时,阀门线圈瞬时通电,触发阀门关闭,进入自锁状态,不会重新自动打开
4.阀门采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松
5.口径大于DN125，采用杠杆手柄，使阀门达到开关省力、快速
6.当工作人员处理完事故,人工重新开启阀门才会恢复供气
注：根据客户要求也可提供断电关闭的常闭型紧急切断阀。
三、CNG气动紧急切断阀技术参数:
1.适用介质：煤气、天然气及液化石油气。
2.阀门规格：螺纹连接 G1/2"、G3/4"、G1"； 法兰连接 DN15～200
3.工作压力：0.5bar～6bar
4.电气防护等级：CEI IP65/IP67
5.防爆等级：Eexm Ⅱ T4/ Eexm Ⅱ T5
6.工作电压及电功率：交流 AC24V或220V，50Hz/14V;直流 AC12V/8.5W,AC24V/8.5W
7.工作环境温度：-15～60℃
8.密封材料：NBR橡胶
9.阀体材质：黄铜、不锈钢、碳钢
10.适用温度：-40～+200℃
11.连接方式：螺纹、对焊、卡套、承插焊、法兰
12.阀体材质：304、316、304L、316L、WCB
13.球体材质：304、316
四、CNG气动紧急切断阀应用注意事项:
1.阀门行程不宜过大，才能提高切断的速度
2.电动快速切断阀一般只用4～5秒走整个行程(90°)
3.动作速度不宜过快,太快会产生冲击破坏,应尽可能降低其速度
4.动作频率低,为提高安全性与可靠性,应选可靠性高的电磁阀等附件
5.流经阀体内的介质应该是无杂质和无颗粒的液体和气体
