100MPa超高压集成阀组
详细内容
型号OKV口径DN3-DN25
压力40.0MPa-200.0MPa材质不锈钢，合金钢

一、100MPa超高压集成阀组产品介绍:
1.阀体设计采用一体式锻造工艺，减少中部泄漏点
2.产品型号：OKV

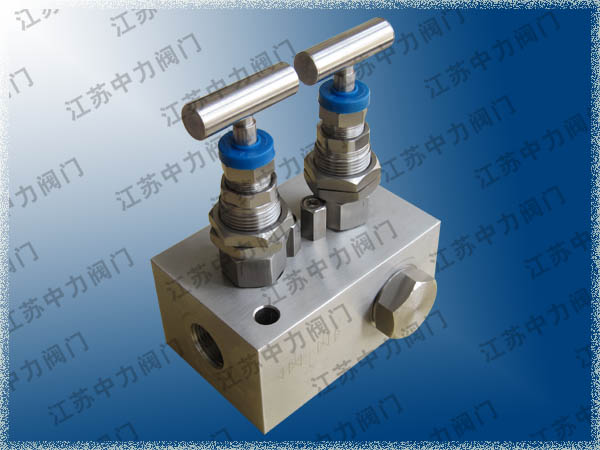

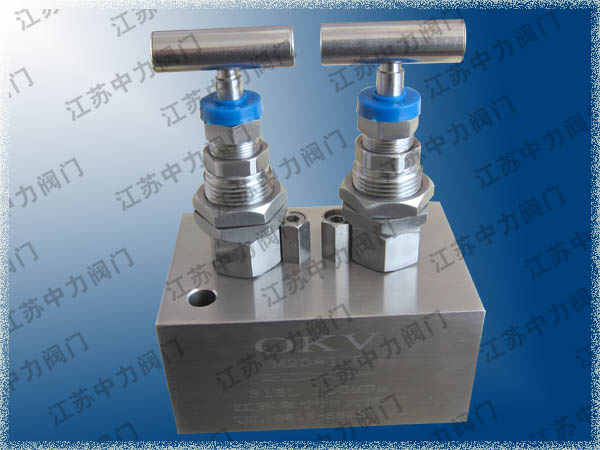

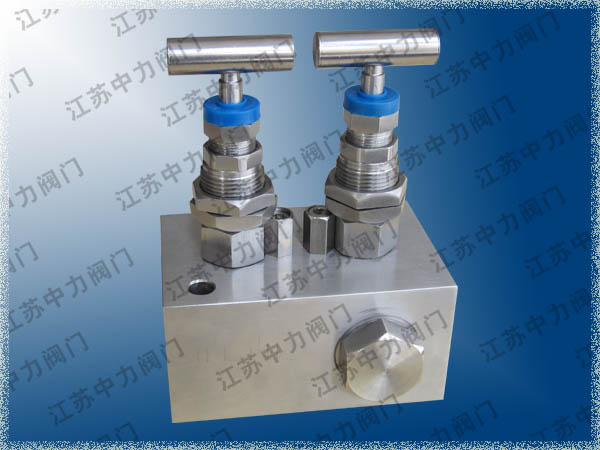

3.该阀进口设计在阀体下部,出口设计在阀体两个侧面，二个操作手柄分别控制出口流体介质,可以实现一进一出，一进二出或一进三出,结构紧凑合理,外形美观
4.采用硬质钴铬钨合金钢阀瓣,硬度高,耐腐蚀,抗冲击,且能在介质冲刷过程中做三维旋转,提高了阀瓣抗苛刻工况冲蚀的性能,解决了密封面内漏问题
5.密封选用MTU(USA)作为密封件,可耐高压高温腐蚀,生产严格,工艺精密
可为用户订做多种式样，该产品可以代替进口的同类超高压产品。
6.适用于：航空煤油,原油,轻质油,天然气,液化气,管道煤气,化工介质等管道上,作为截断介质,控制介质的理想装置
二、100MPa超高压集成阀组的主要参数：
1.压力范围：40.0MPa-200.0MPa
2.通用口径：DN3-DN25
3.制造材质：304 316 不锈钢，合金钢
三、100MPa超高压集成阀组产品结构特性:
1.压力范围是40MPa-200MPa 6000psi~30000psi（400Bar~2000Bar）
2.阀体根据ASME标准设计，材质符合ASTM关于电站的规定
3.STELLITE(钨铬钴合金)阀芯作为标准配置，可选其他材料阀芯
4.填料:MTU PEEK 柔性石墨GRAPHOIL(649℃)或者PTFE(225℃)
5.安全的阀帽设计
6.防吹出阀杆
7.无旋转阀头
8.滚轧加工的阀杆驱动阀芯
9.推环采用416SS不锈钢
10.驱动螺纹位于密封填料的上面，螺纹彻底隔断螺纹
11.安全的背密封功能
12.低进高出的流通形式
13.可面板安装,带阀体固定孔
