气动高压球阀
详细内容
型号VOLTON+FLOWX口径DN3-DN25
压力3000PSi-6000PSi材质316SS

一、气动高压球阀产品介绍：

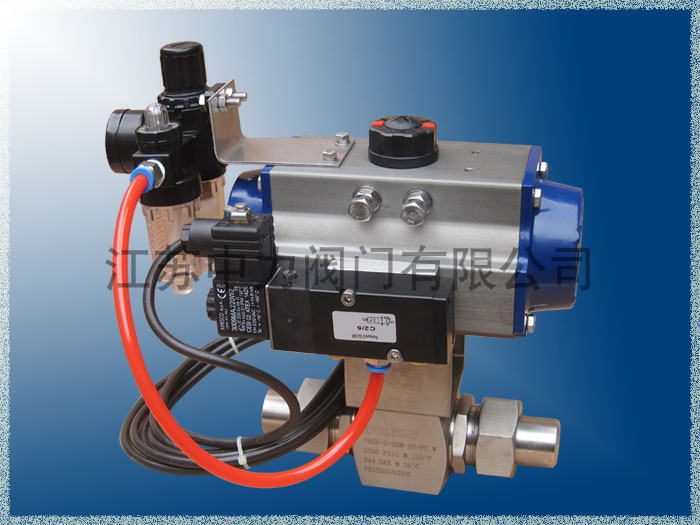

1.中力气动高压球阀由气动执行机构组成.
2.顾客可自行选配智能定位器，限位开关,空气过滤减压阀，电磁阀.
3.气动执行器采用铝合金挤出工艺制作,表面采用硬化处理,外观美观,有利于安装运输.
4.采用精密压铸工艺制作的铝合金活塞,保证双活塞的对称.
5.配合高质量的O型环和导向阀,供很高的扭矩输入与气压比,双导轨和活塞设计保证了输出扭矩的恒定.
6.活塞导向带采用大接触面积,自润滑设计高强度材料保证了低摩擦,使用寿命达100万次.
7.主要用于高压气路管路,液压管路中控制油液气的流通和截止.
二、气动高压球阀主要参数：
1.适用温度：-40～+200℃
2.连接方式：G 螺纹ISO0228、ISO 7/1RP 标准、NPT 螺纹、焊接、法兰
3.阀体材质：304、316、304L、316L、WCB
4.球体材质：304、316
5.密封材质：特殊的聚酰胺（尼龙）材料,MTU F4 Nylon1010 POM-MoS2 MTU
6.使用压力：PN500 /PSI7000（DN6-DN20)
PN420 /PSI6000（DN6-DN50)
PN320/PSI4500（DN6-DN65)
PN160/PSI2400（DN6-DN80)
7.适用介质：水、气体、油类、天燃气
三、气动高压球阀的特点：
1.操作力矩小,流通能力大.压力损失小,表面镀铬,外形美观,结构简单,维修更换方便.
2.连接形式及连接尺寸符合标准和日标JIS,是理想的气压管路,液压管路集成系统的配套产品.
3.广泛用于天然气加气站,食品,医药,化工石油,电力,轻纺等行业的自动调节与远程控制系统.
四、气动高压球阀的工作原理：
1.当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动，从而带动旋转轴和球芯转动90°.
2.气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启.
3.回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置.
4.定位器可调节阀门管道流量
五、气动高压球阀产品承诺：

1.我们保证提供无缺陷的产品,同时提供有关产品的相关图纸和其他技术文件,在货物抵达工地后,将同时派出技术人员到现场等.
2.产品的质保期为自出厂起18个月,实行“三包”服务.
