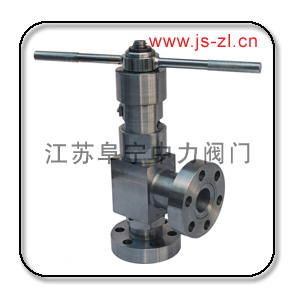

J44Y角式高压截止阀
详细内容
型号J44、L44口径见详细资料
压力见详细资料材质见详细资料

产品介绍:




一、J44Y角式高压截止阀主要性能规范

型号

J44H

适用介质

氨气、氢气、铜氨液、碱

尿素、硝酸类

尿素、醋酸类

适用温度℃

-30~-100

-30~-200

-30~-200

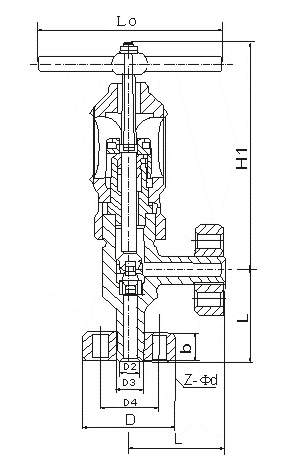

二、J44Y角式高压截止阀主要连接尺寸(PN16、PN22)

公称
压力

公称
通径

尺寸

L

D0

D2

D3

D4

D

Z-Φd

b

H

H1

16.0
22.0

15

105

250

20

M24×3

60

95

3-18

25

291



25

120

350

27

M33×3

68

105

3-18

30

356



32

135

350

35

M42×3

80

115

4-18

35

376



40

165

450

45

M52×3

115

165

6-26

40

485



50

190

650

58

M64×3

115

165

6-26

50

574



65

125

650

70

M80×3

145

200

6-26

60

596



80

160

850

90

M100×3

170

225

6-33

65

772



100

190



115

M125×3

195

160

6-36








三、J44Y角式高压截止阀主要连接尺寸(PN25、PN32)

公称
压力

公称
通径

尺寸

L

D0

D2

D3

D4

D

Z-Φd

b

H

H1

25.0
32.0

3

60

110

10

M14×1.5

42

70

3-16

15

76



6

60

150

10

M14×1.5

42

70

3-16

15

95



10

90

250

20

M24×2

60

95

3-18

25

286

85

15

105

250

27

M33×2

68

105

3-18

30

291

95

25

120

350

35

M42×2

80

115

4-18

35

356

110

32

135

350

41

M48×2

95

135

4-22

40

376

120

40

165

450

58

M64×2

115

165

6-26

50

485

150

50

190

650

70

M80×3

145

200

6-29

60

574

170

65

215

650

90

M100×3

170

225

6-33

65

596

200

80

260

850

112

M125×4

195

260

6-36

80

772

235

100

290



130

M155×4

235

300

8-39
