    前面分享了混凝土泵送系统中二通球阀方案、三通球阀方案以及四通球阀方案，下面我们了比较一下这三种方案的不同。

    使用二通球阀组所需要的球阀数量很多，为6个，所需要的管路复杂，需要6个三通接头；使用四通球阀组所需要的球阀数量很少，为2个，所需要的管路简单，无需三通接头；使用三通球阀组所需球阀和管路都适中，球阀和三通接头各需3个。

    由于二通、三通和四通球阀结构不同，相同通径的阀体结构尺寸及重量也有差别。比较其球体大小可以作为制定其结构和重量的依据。

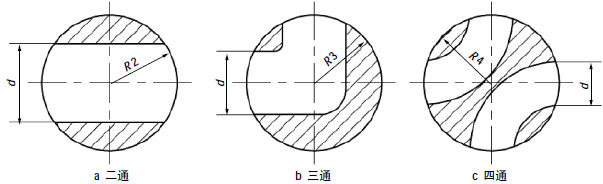

    图5a所示二通球阀，其球体半径R2大约为球阀通径d的0.8倍；图5b所示三通球阀的球体，其半径R3比二通球阀半径R2略大，约为通径d的1倍；图5c所示的四通球阀，由于其内部有二条通道，球体半径R4也较大，约为通径d的1.5倍。

    由于球体的体积及重量与其半径成3次方的关系，在相同通径前提下，设三通球阀球体体积为1，则二通球阀球体体积约为0.51，四通球阀球体体积约为3.38。据此可得出不同球阀重量之比，算出球阀组的相对重量。

图5 三种球阀的球体示意图

    另外，考虑到四通球阀内部有2条通路，结构较复杂，制造成本更高。

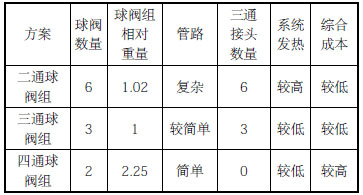

    各种球阀组所组成的高低压切换系统的对比，如表1所示。

表1 三种球阀组高低压切换方案比较

    根据比较可知，以上3种方案各有长短，其适用范围也不同。二通球阀方案适用于结构空间较大、液压系统压力较低的情况；四通球阀方案使用于对液压管路精简要求较高，但对系统重量要求不高的场合；三通球阀方案的经济性、通用性很好，适合于推广使用。
